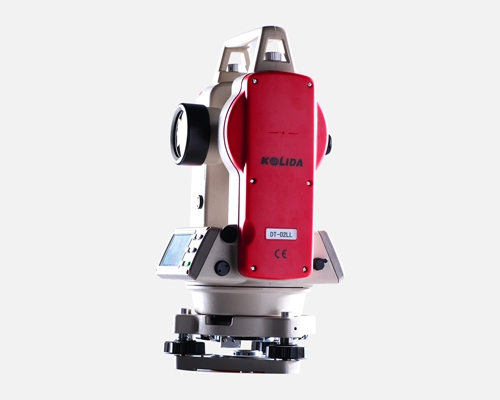

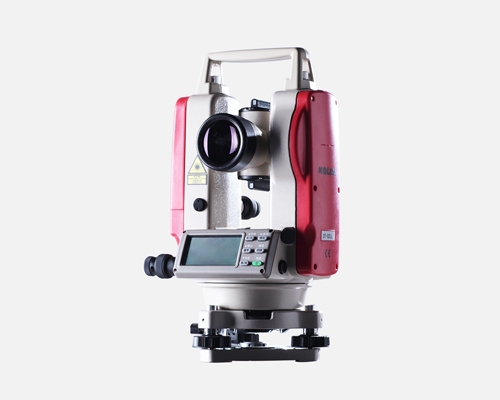

科力達DT-02CL電子經緯儀

2025-01-21 熱度：7527 ℃

● 激光器與主機共用一個電池，一體化設計
●采用雙面板液晶中文顯示，方便、快速、實用、準確
●液體電子傳感器，可隨時補償豎軸傾斜，保證讀數準確無誤
●水平盤、垂直盤采用對徑讀數確保2秒級精度

●長效電池可連續工作10小時

DT-02CL中文電子經緯儀是一款普通紅外電經，絕對編碼讀數，中文顯示，測角精度2秒，電子氣泡補償精度為1秒，補償范圍：±4′。帶激光對中器。降阻電路優化設計，CCD作為接收器。

望遠鏡

成像　　　　               正像
放大倍率　　　      　　30×
有效孔徑　　　45mm
分辨率　　            　　3＂
視場角　　            　　1°30′
最小視距               　   1.4m
視距乘常數                100
視距乘常數                  0
筒長　　                   157mm

測角部分 　　
測角方式　　　             絕對編碼式
編碼盤直徑　　　          79mm
最小顯示讀數　　　　1＂/5＂可選
精度　　　　　          　2＂

探測方式　　　         　
水平角                      對徑
垂直角                        對徑
激光指示器（波長：635    功率：0.5mw    激光經緯儀適用）
聚焦點方式                  調焦
有效射程                    120m

顯示部分
顯示器類型                對面中文顯示

數據輸出
接口                       RS-232C

水準器
長水準器                 30″/2mm
圓水準器               8′/2mm

自動垂直補償器
系統　　　　　　　  液體電子傳感器　±4′       水泡補償 ± 3′
精度　　　　     　　液體電子傳感器：1″       管水準器：30″/2mm

光學對中器
成像　　          　　　正像
放大倍率　　　       　3×
調焦范圍          　　　0.5m～∞
視場角　          　　　5°

激光對中器
對中精度                1.5m處1.5mm
激光點直徑               1.5m處2.5mm

無限位微動螺旋
螺旋個數                  1個水平/1個垂直

物理特征
使用環境溫度            -20℃～+45℃

機載電池                  可充電鎳—氫電池/AA電池

電壓                        直流6V

連續工作時間 10小時

尺寸                     165mm X 157mm X 318mm

重量                      4.3kg
