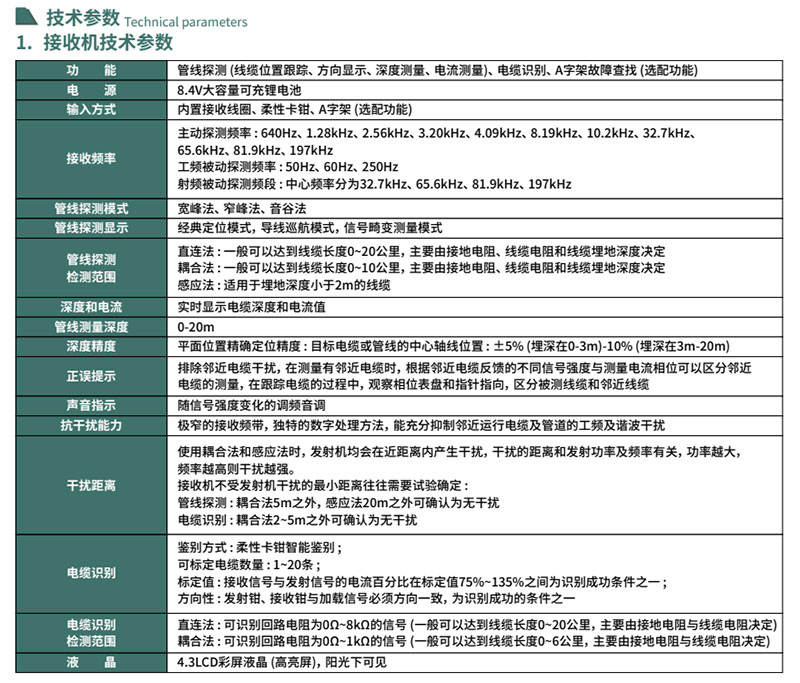

ES7080 智能管道探測儀

功能：管線探測（線纜位置跟蹤、方向顯示、深度測量、電流測量）、電纜識別、A字架故障

查找（選配功能)

接收頻率：主動探測頻率：640Hz、1.28kHz、2.56kHz、3.20kHz、4.09kHz、8.19kHz、

10.2kHz、32.7kHz、65.6kHz、81.9kHz、197kHz 工頻被動探測頻率：50Hz、60Hz、

250Hz 射頻被動探測頻段：中心頻率分為32.7kHz、65.6kHz、81.9kHz、197kHz

管線探測模式：寬峰法、窄峰法、音谷法

管線探測顯示：經典定位模式，導線巡航模式，信號畸變測量模式

管線探測 檢測范圍：直連法：一般可以達到線纜長度0~20公里，主要由接地電阻、線纜電阻

和線纜埋地深度決定 耦合法：一般可以達到線纜長度0~10公里，主要由接地電阻、線纜電阻

和線纜埋地深度決定 感應法：適用于埋地深度小于2m的線纜

深度和電流：實時顯示電纜深度和電流值

管線測量深度：0-20m

深度精度：平面位置精確定位精度：目標電纜或管線的中心軸線位置： ±5%（埋深在0-3m）

-10%（埋深在3m-20m）

抗干擾能力：極窄的接收頻帶，獨特的數字處理方法，能充分抑制鄰近運行電纜及管道的工

頻及諧波干擾

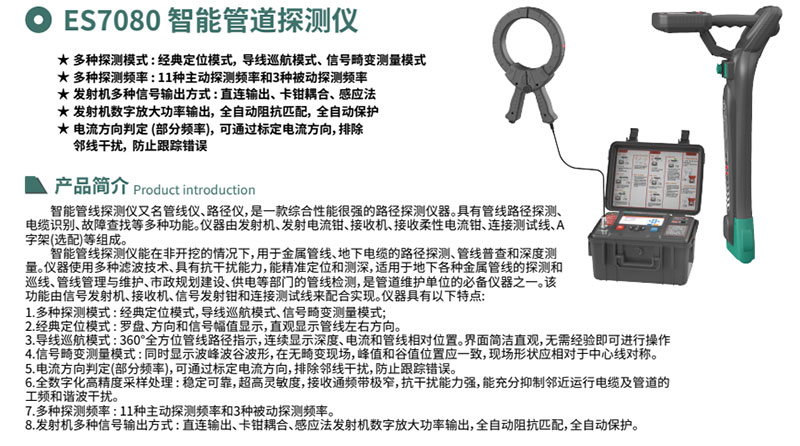

智能管線探測儀又名管線儀、路徑儀，是一款綜合性能很強的路徑探測儀器。具有管線路徑

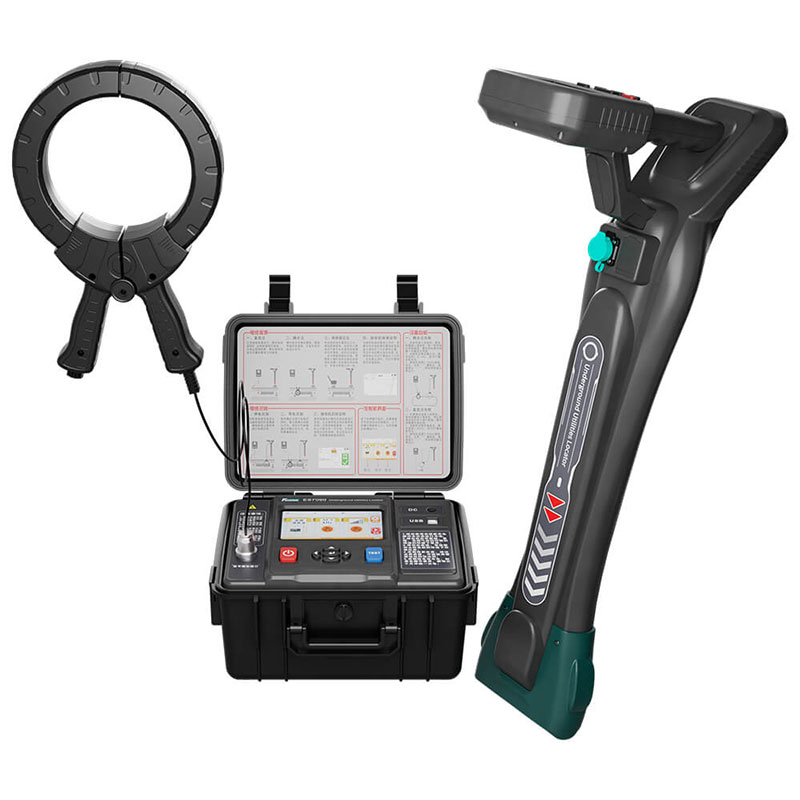

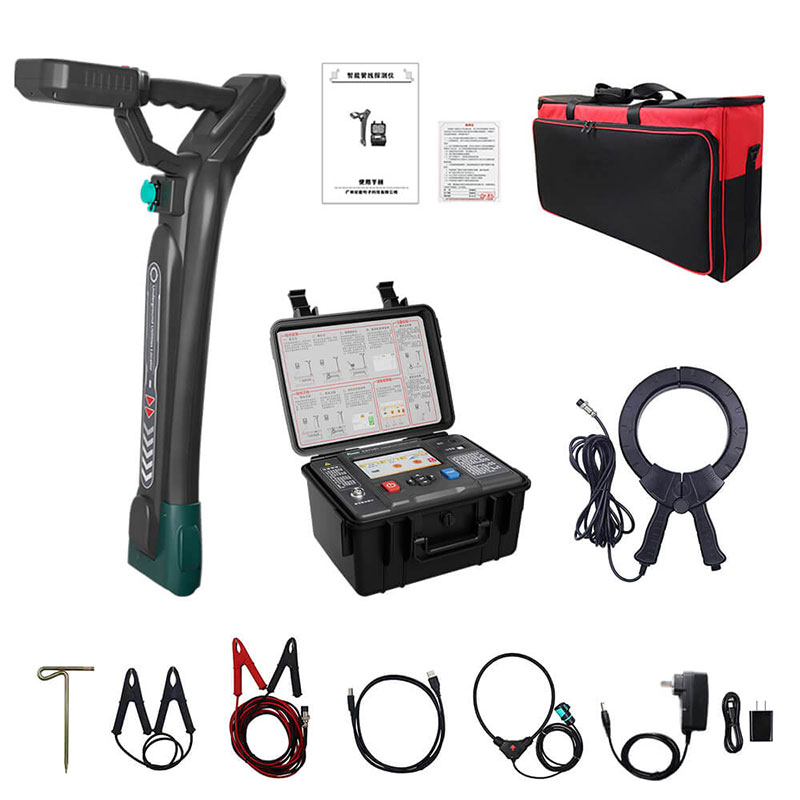

探測、電纜識別、故障查找等多種功能。儀器由發射機、發射電流鉗、接收機、接收柔性電

流鉗、連接測試線、A字架（選配)等組成。

智能管線探測儀能在非開挖的情況下，用于金屬管線、地下電纜的路徑探測、管線普查和深

度測量。儀器使用多種濾波技術、具有抗干擾能力，能精準定位和測深，適用于地下各種金

屬管線的探測和巡線、管線管理與維護、市政規劃建設、供電等部門的管線檢測，是管道維

護單位的必備儀器之一。該功能由信號發射機、接收機、信號發射鉗和連接測試線來配合實

現。儀器具有以下特點：

多種探測模式：經典定位模式，導線巡航模式、信號畸變測量模式；

經典定位模式：羅盤、方向和信號幅值顯示，直觀顯示管線左右方向。

導線巡航模式：360°全方位管線路徑指示，連續顯示深度、電流和管線相對位置。界面簡

潔直觀，無需經驗即可進行操作

信號畸變測量模式：同時顯示波峰波谷波形，在無畸變現場，峰值和谷值位置應一致，現

場形狀應相對于中心線對稱。

電流方向判定（部分頻率），可通過標定電流方向，排除鄰線干擾，防止跟蹤錯誤。

全數字化高精度采樣處理：穩定可靠，超高靈敏度，接收通頻帶極窄，抗干擾能力強，能充

分抑制鄰近運行電纜及管道的工頻和諧波干擾。

多種探測頻率：11種主動探測頻率和3種被動探測頻率。

發射機多種信號輸出方式：直連輸出、卡鉗耦合、感應法。

發射機數字放大功率輸出，全自動阻抗匹配，全自動保護。

電纜識別是為電力電纜工程師和電纜工人解決電纜識別的技術問題而設計的?？捎糜谧R別

帶電電纜和停電電纜。用戶通過儀器從多根電纜中準確識別出其中某一根目標電纜，避免

誤鋸帶電電纜而引發嚴重事故。電纜識別時，可以在發射端預先標定20條電纜，再到遠端

接收識別，大大節省工程人員往返標定操作時間，提高工作效率。電纜識別成功打√，非目

標電纜打×，能快速自動識別目標電纜。該功能由信號發射機、接收機、信號發射鉗、連

接測試線、柔性卡鉗配合實現。

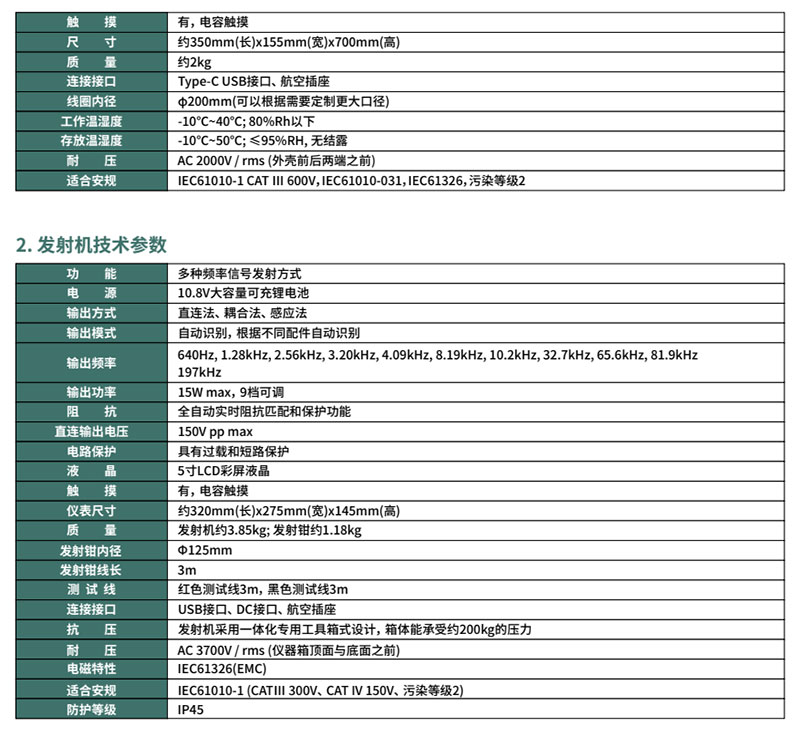

信號發射機：用于管線路徑探測和電纜識別。該設備可通過直連輸出、卡鉗耦合、感應法

等方式給目標電纜加上識別信號，該信號有640Hz、1.28kHz、2.56kHz、3.20kHz、

4.09kHz、8.19kHz、10.2kHz、32.7kHz、65.6kHz、81.9kHz和197kHz共11種不同的

脈沖信號可供選擇。信號輸出功率最大15W，9檔可調，適應不同的應用環境，讓管線探

測和電纜識別更加準確可靠。儀表內置大功率可充鋰電池，自動阻抗匹配，全自動保護。

發射機采用一體化專用工具箱式設計，其箱體能承受約200kg的壓力，主機5寸電容觸摸

液晶顯示，實時動態顯示信號輸出狀況和電池使用情況。

發射鉗：適用于耦合法。發射鉗將發射機發出的信號耦合到目標電纜上，鉗口尺寸Φ125mm，

發射鉗具有方向性，發射信號從發射鉗上箭頭指示方向流入。

接收機：用于管線路徑探測和電纜識別。內置多個屏蔽3D天線，可對發射機產生的640Hz、

1.28kHz、2.56kHz、3.20kHz、4.09kHz、8.19kHz、10.2kHz、32.7kHz、65.6kHz、

81.9kHz和197kHz共11種不同的脈沖編碼電流信號進行有效識別，也可識別50Hz和60Hz

工頻信號和中心頻率為32.7kHz、81.9kHz的射頻信號。使用4.3寸電容觸摸液晶屏，實時

動態顯示360°全方位管線路徑指示，深度、電流和管線相對位置。

柔性電流鉗：用于電纜識別。該電流鉗為羅氏線圈，具有極佳的瞬態跟蹤能力，能快速識

別發射機產生的脈寬頻率信號，適用于粗電纜或形狀不規則的導體。其鉗口內徑為約200mm，

可鉗Φ200mm以下的電纜，不必斷開被測線路，非接觸測量，安全快速。

特別提示：停電電纜識別時：嚴禁接入帶電電纜中。帶電電纜識別只適用于三芯帶鎧電纜。

識別時，發射鉗、接收鉗不能混用，同時要保證輸入信號方向的一致。
