2022年3月1日，我們開啟了影像測量新時代，讓測量+放樣一步到位——影像RTK

　　TS6影像RTK將RTK與影像結合，放樣點在手簿上實時標出，再也不用擔心找不到放樣點了。

　   面對三四月雨季，項目進度受影響，或者工程周期短的項目

　　偶爾遇上晴天，放樣也只能放一兩公里

　　完全不能達到工期要求，那有沒有儀器可以提升放樣效率呢？

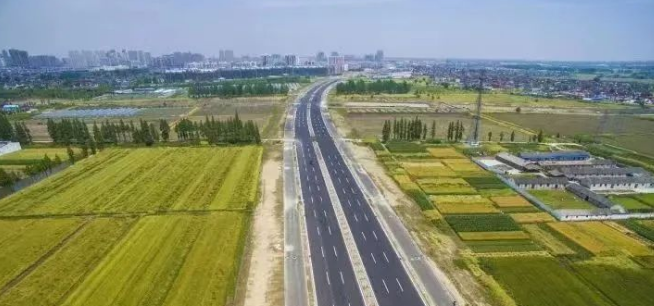

　　我們下面用一個老舊的縣道改造項目來看看影像RTK的實景放樣。

　　在道路改造中的實際應用效果“影像RTK實景放樣功能”

　　在縣道改造、道路改造中的應用

　　01項目概況

　　項目背景

　　在道路改造項目中，傳統方式使用RTK或全站儀人工進行放樣，遇到溝渠、樹林等遮擋嚴重環境等環境，放樣不僅慢還難以保證精度，尤其在縣道、村莊等復雜的環境下，傳統方式很難滿足項目工期要求和作業要求。

　　精度要求

　　放樣精度誤差控制在3cm以?xún)?/p>

　　作業難點

　　項目周邊不僅有村莊、居民區和高新區，在道路改造的同時不能影響居民、企業的正常出行，還得保證地下水電氣等管線不被破壞。項目工程緊，施工時間短，需要快速完成放樣工作。

　　RTK放樣雖然效率較高，但往往在最后10cm難以找到準確的放樣點，遇到墻角、溝渠等更是需要不斷進入傾斜測量，費時費力。

　　02解決方案

　　使用設備

　　影像RTK——TS6

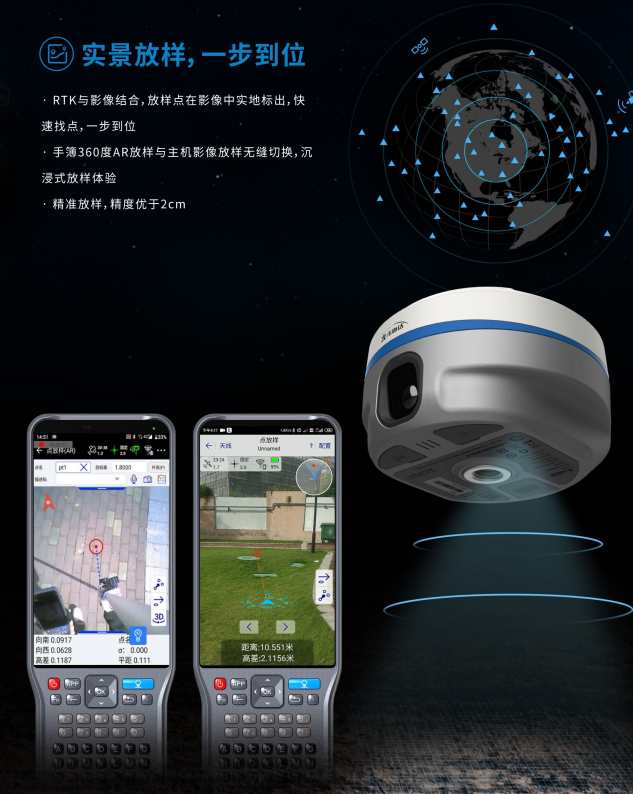

　　項目采用TS6進行放樣，通過RTK與影像結合，放樣點在影像中實地標出，快速找到放樣點，一步到位。

　　手簿360度AR放樣指引和主機實景放樣無縫切換，沉浸式放樣體驗，不用一直低頭查看放樣點。

　　操作步驟

　　道路設計文件導入

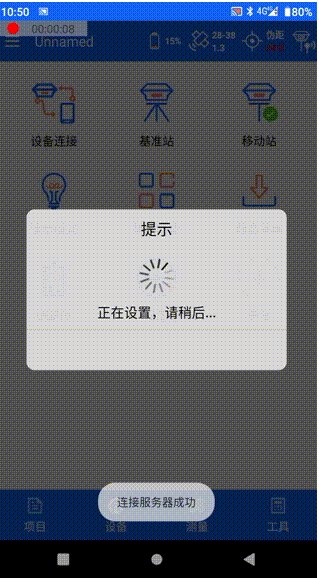

　　Hi-Survey手簿軟件支持道路設計文件直接導入，自動生成線路，免去繁瑣的數據錄入過程

　　開機一鍵固定

　　主機內置高精度CORS服務，開機即可獲得“固定解”，單機即可進行測量作業

　　全新無感慣導

　　全新無感慣導，不用在單獨進行初始化步驟，無需扶正對中桿，測量更輕松。

　　實景放樣

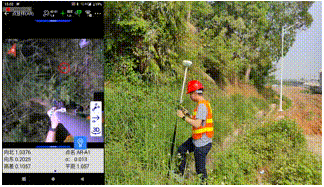

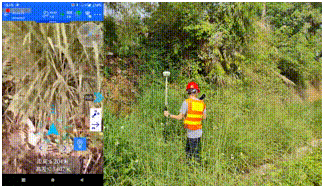

　　進入AR放樣界面，手簿攝像頭就啟動了，無需低頭盯著手簿，通過實景影像導航就可以到達放樣點附近，手簿影像和主機影像無縫銜接，距離放樣點較近時自動切換主機影像，將放樣點在底部攝像頭的圖像中直接標出，可以真切的看到放樣點實地位置。

　　完成一個放樣點，點擊“下一個”又可以繼續通過影像畫面引導至下一個就近的放樣點。

　　03

　　用戶實評

　　“通過RTK影像放樣，效率至少是兩倍的提升”

　　“新手也能準確找到放樣點，老師傅壓力瞬間小了”

　　“要完全按照設計圖紙進行放樣，像這樣的村莊，以前我們一天可以放樣2、3公里”陳工說道，“這次用A40放樣，一天可以放7、8公里”

　　以前RTK放樣最費時的就是最后那十來厘米，晃半天找不到點，師傅沒有幾年的經驗都不敢讓他放，我們看著只能干著急?，F在有A40，手簿上就能看到放樣點在哪個方向，到了放樣點附近更是直接看到點在哪。以前都是人找點，現在是“點找人”，效率成倍成倍的提升。
